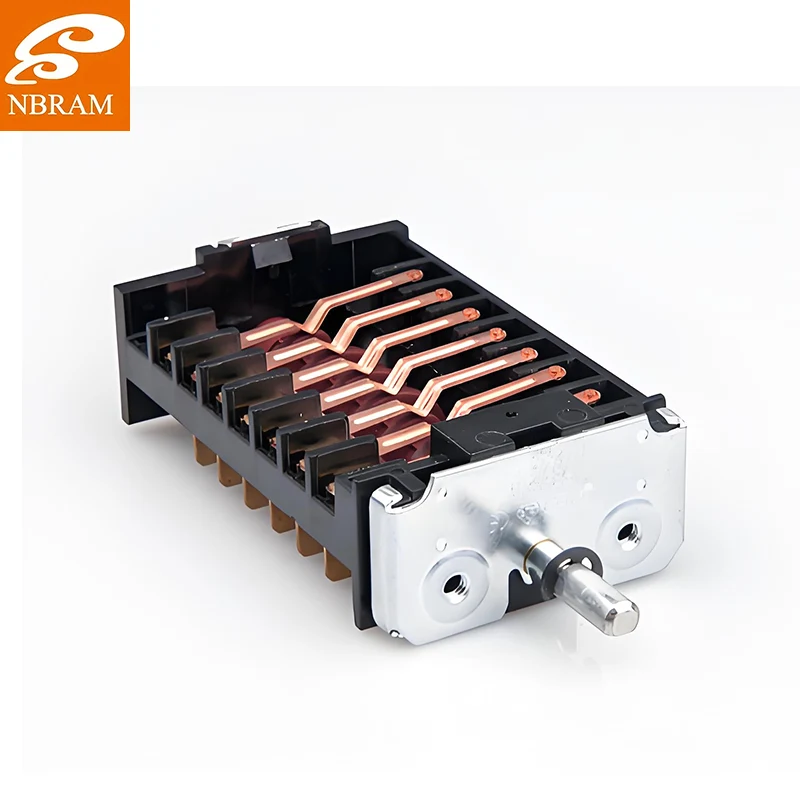

Kun tarkka piirin valinta ja luotettavat kytkentätoiminnot ovat kriittisiä sähköjärjestelmillesi, NBRAMin Rotary Switch tarjoaa ammattilaisten vaatiman mekaanisen tarkkuuden ja sähköisen luotettavuuden. Kun olen määritellyt nämä kaikkeen teollisista ohjauspaneeleista audiolaitteisiin, voin todistaa, että laadukkaalla tuotteella on kaikki ero sujuvan toiminnan ja jatkuvan vianetsinnän välillä. Näissä kytkimissä on vankka mekaaninen rakenne, jossa on positiivinen lukitusasento, hopeaseoksiset koskettimet alhaisen vastuksen ja pitkän käyttöiän takaamiseksi sekä muokattavat kokoonpanot yksinkertaisista yksinapaisista malleista monimutkaisiin monitasoisiin järjestelyihin. Hankitpa sitten kytkinkomponentteja instrumentointia, virranjakelua tai ohjausjärjestelmiä varten, NBRAM:n pyörivät kytkimet tarjoavat tuntopalautteen ja sähköisen suorituskyvyn, joka takaa luotettavan toiminnan tuhansien syklien ajan. Tilaa nämä tarkkuusmekaaniset kytkimet sovelluksiin, joissa kytkennän luotettavuus vaikuttaa suoraan järjestelmän suorituskykyyn ja käyttöturvallisuuteen.
Vuosia kamppailtuani huonosti suunniteltujen kytkinjärjestelmien kanssa, jotka epäonnistuivat pahimmillaan mahdollisilla hetkillä, olen saanut syvän arvostuksen oikein suunnitellun kiertokytkimen mekaanista eleganssia ja sähköistä luotettavuutta kohtaan. NBRAMin tuotteet edustavat mekaanisen tarkkuuden ja sähköisen suorituskyvyn täydellistä yhdistelmää - ne eivät ole vain yksinkertaisia koskettimien luojia, vaan kehittyneitä piirien reitityslaitteita, jotka käsittelevät kaikkea matalan tason signaalin kytkemisestä suuritehoisten piirien ohjaukseen. Nämä erottavat toisistaan niiden kyky tarjota useita piirikokoonpanoja yhden ohjausrajapinnan kautta, mikä tarjoaa insinööreille vertaansa vailla olevaa joustavuutta järjestelmän suunnittelussa säilyttäen samalla tuntopalautteen, johon käyttäjät luottavat varman toiminnan takaamiseksi.
Tarkastellaan teknisiä eritelmiä, joilla on merkitystä todellisissa kytkentäsovelluksissa. NBRAM:n kiertokytkimet käsittelevät 0,5 A - 30 A 250 V AC:n jännitearvoja kosketinmateriaalista ja konfiguraatiosta riippuen. Kosketinresistanssi jää alle 20 mΩ hopeaseoskoskettimille, mikä on ratkaisevan tärkeää signaalin eheyden säilyttämiseksi herkissä sovelluksissa. Eristysvastus ylittää 100 MΩ 500 V DC:llä, kun taas dielektrisyys kestää 1 500 V AC:n minuutin ajan ilman vikaa. Mekaaninen käyttöikä on tyypillisesti yli 50 000 sykliä vakiomalleissa, ja joissakin raskaassa käytössä olevissa versioissa jopa 100 000 käyttökertaa. Käyttölämpötila vaihtelee -40°C - 85°C, mikä takaa luotettavan suorituskyvyn erilaisissa ympäristöolosuhteissa. Paikkojen lukumäärä vaihtelee 2–12:sta kannella, ja monitasoiset kokoonpanot mahdollistavat monimutkaisen piirireitityksen. Vääntömomenttivaatimukset vaihtelevat 5-50 N-cm kytkimen koosta ja asentojen lukumäärästä riippuen.
Pyörivien kytkimien valmistusprosessissa yhdistyy tarkkuustyöstö sähkötekniikan huippuosaamiseen. Aloitamme kosketinmateriaalin valinnalla - erittäin puhtaita hopeaseoksia yleisiin sovelluksiin tai hopea-kadmiumoksidia suuremman virran kytkemiseen, kun valokaaren vastus on kriittinen. Koskettimen muotoiluprosessissa käytetään tarkkaa leimaamista ja muovausta kontaktien luomiseksi optimaalisilla liitäntäpinnoilla, jotka takaavat alhaisen vastuksen ja luotettavan toiminnan.
Mekaaninen kokoonpano on paikka, jossa todellinen taiteellisuus tapahtuu. Jokainen pidätinmekanismi on huolellisesti kalibroitu antamaan täydellinen tasapaino positiivisen asennon ja tasaisen pyörimisen välillä. Olen nähnyt kokoonpanoteknikon säätävän jousien jännityksiä ja kuulalaakerien sijoittelua saavuttaakseen tyydyttävän "napsahduksen", johon käyttäjät luottavat asennon vahvistamisessa. Erityistä huomiota kiinnitetään akselin työstöön; Käytämme messingistä tai ruostumattomasta teräksestä valmistettuja akseleita, joiden tarkkuustoleranssit takaavat tasaisen pyörimisen ilman huojuntaa tai välystä.
Kannen valmistusprosessiin kuuluu eristemateriaalin tarkkuusmuovaus. Käytämme lasitäytteisiä kertamuoveja, jotka tarjoavat erinomaisen dielektrisen lujuuden säilyttäen samalla mittavakauden lämpötilan vaihteluissa. Kosketinkannattimet on valettu tarkoilla uriilla, jotka varmistavat liikkuvien koskettimien täydellisen kohdistuksen kiinteisiin liittimiin.
Lopullinen kokoonpanoprosessi sisältää useiden kansien huolellisen kohdistamisen monimutkaisia kytkimiä varten. Teknikkomme käyttävät optisia kohdistustyökaluja varmistaakseen täydellisen kohdistuksen kansien välillä - koska moninapaisissa kytkimissä pienikin kohdistusvirhe voi aiheuttaa ajoitusongelmia kytkentätoimintojen aikana.
Jokaiselle valmiille pyörivälle kytkimelle suoritetaan tiukka testaus, joka sisältää sähkön jatkuvuuden tarkistamisen kussakin asennossa, eristysresistanssin testauksen, dielektrisen lujuuden validoinnin ja mekaanisen toiminnan testauksen. Testaamme kytkimiä niiden koko mekaanisen elinkaaren ajan varmistaaksemme tasaisen suorituskyvyn ja koskettimien luotettavuuden. Lisäksi suoritamme ympäristötestejä, mukaan lukien lämpökierto-, kosteusaltistus- ja tärinätestaukset varmistaaksemme luotettavan toiminnan todellisissa olosuhteissa.
Pyörivät kytkimet osoittavat todella arvonsa sovelluksissa, jotka vaativat useita piirikokoonpanoja yhdestä ohjauspisteestä. Olen määritellyt nämä teollisuuden ohjauspaneeleille, joissa käyttäjien on valittava koneen eri toimintatilojen tai prosessiparametrien välillä. Positiivinen pidäkkeen asento antaa tuntopalautteen, joka vahvistaa kytkimen asennon ilman visuaalista vahvistusta - ratkaisevan tärkeää ympäristöissä, joissa käyttäjien on pidettävä silmänsä prosessissa ohjaimien sijaan. Kyky käsitellä sekä teho- että signaalipiirejä tekee niistä ihanteellisia instrumentointisovelluksiin, joissa tilaa on rajoitetusti, mutta toiminnallisuusvaatimukset ovat korkeat. Äskettäin otimme käyttöön monikerroksisen pyörivän kytkimen audiomiksauskonsoleihin, joissa ne hoitavat sekä kanavan valinnan että taajuuskorjauksen ohjauksen - luotettavuus on ollut poikkeuksellista vuosien päivittäisessä käytössä vaativissa ammattiympäristöissä.
