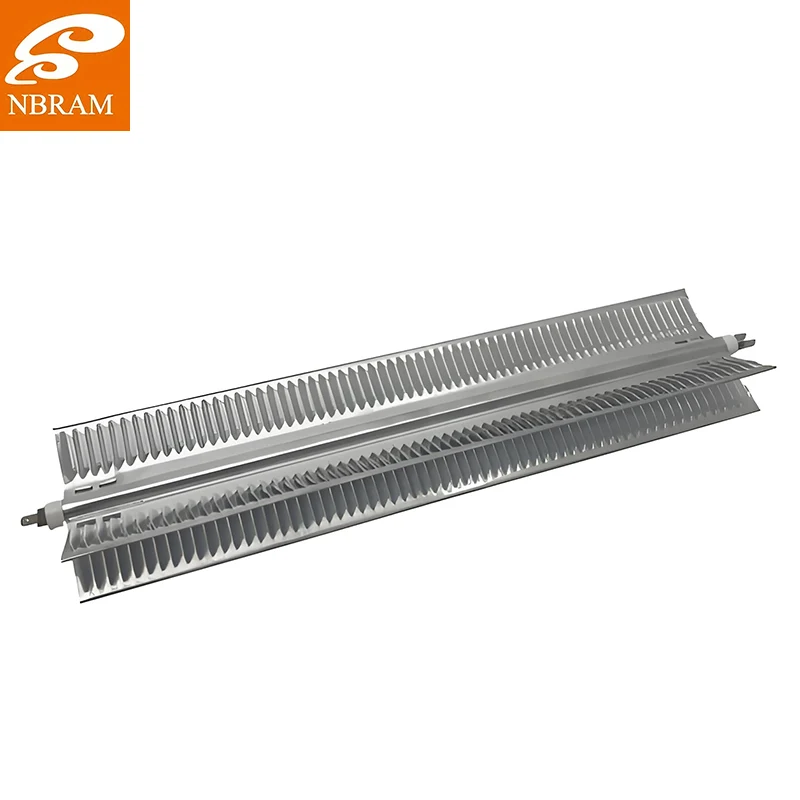

Kun tilarajoitukset vaativat maksimaalista lämmityspinta-alaa pienellä jalanjäljellä säilyttäen samalla tehokkaan lämmönsiirron, NBRAMin X-muotoinen alumiinilämmitysputki tarjoaa täydellisen geometrisen ratkaisun, joka ylittää perinteiset suorat lämmityselementit. Muovinkäsittelylaitteiden lämmitysjärjestelmät, joissa jokainen millimetri on tärkeä, voin vahvistaa, että nämä eivät ole vain lämmityselementtejä – ne ovat lämpötehokkuuden kertoimia, jotka muuttavat kompaktit tilat tehokkaiksi lämmitysvyöhykkeiksi. Näissä innovatiivisissa lämmitysputkissa on tarkasti suulakepuristetut alumiiniprofiilit upotetulla vastuslangalla, optimoitu pinta-tilavuussuhde, joka maksimoi lämmön haihtumisen, ja ainutlaatuinen X-poikkileikkaus, joka tarjoaa rakenteellista jäykkyyttä ja tarjoaa neljä lämmityspintaa yhden sijasta. Hankitpa sitten lämmitysratkaisuja ruiskuvalukoneisiin, pakkauslaitteisiin tai teollisuusuuneihin, NBRAM:n X-muotoiset alumiinilämmitysputket tarjoavat lämpötehokkuutta ja tilatehokkuutta, joita perinteiset lämmittimet eivät yksinkertaisesti pysty vastaamaan. Tilaa nämä geometriset lämmitysihmeet sovelluksiin, joissa lämpötehokkuus ja tilan optimointi ovat yhtä tärkeitä.
Taisteltuaan tavanomaisten lämmityselementtien kanssa, jotka joko vievät liikaa tilaa tai tarjosivat riittämättömän lämmityspinta-alan, X-muotoisten alumiinilämmitysputkien löytäminen tuntui täydelliseltä ratkaisulta lämpötekniikan tilahaasteisiin. NBRAMin X-muotoiset alumiinilämmitysputket edustavat geometristä läpimurtoa lämmitysteknologiassa – ne eivät ole pelkkiä lämmityselementtejä, vaan tilaoptimoituja lämpöjärjestelmiä, jotka tuottavat neljä lämmityspintaa yhden perinteisen elementin jalanjäljessä. Mikä tekee näistä komponenteista niin vallankumouksellisia, on niiden kyky tarjota huomattavasti suurempi pinta-ala lisäämättä kokonaismittoja, jolloin insinöörit voivat saavuttaa lämpötehokkuuden, joka tavallisesti vaatisi useita tavanomaisia lämmittimiä. Alumiinirakenne varmistaa nopean lämpövasteen ja erinomaisen lämmönjaon, kun taas ainutlaatuinen poikkileikkaus tarjoaa rakenteellisia etuja, jotka yksinkertaistavat asennusta ja integrointia monimutkaisiin kokoonpanoihin.
X-muotoinen alumiinilämmitysputki todella mullistaa lämmönhallinnan sovelluksissa, joissa tilaa on ehdottoman korkea, mutta lämmitysvaatimukset ovat edelleen vaativia. Olen määritellyt nämä ruiskupuristussuuttimien lämmittimiin, joissa X-konfiguraatio kietoutuu täydellisesti sulatuskanavan ympärille ja tarjoaa tasaisen lämmityksen kaikilta puolilta säilyttäen samalla muottien suunnittelijoiden vaatiman kompaktin muodon. Neljä lämmityspintaa lisäävät dramaattisesti lämmönsiirtotehokkuutta pyöreisiin tai litteisiin lämmittimiin verrattuna – olemme mitanneet lämpötilan tasaisuuden parannuksia jopa 40 % muovinkäsittelysovelluksissa. X-muodon rakenteellinen jäykkyys mahdollistaa myös näiden lämmittimien toiminnan rakenneelementteinä kokoonpanossa, mikä vähentää ylimääräisten kannattimien tarvetta. Otimme äskettäin nämä käyttöön pakkauskoneissa, joissa ne tarjoavat samanaikaisen lämmityksen useille tiivistysleuaille yhdestä kompaktista yksiköstä – tilansäästön ansiosta asiakkaamme pystyi lisäämään kaksi ylimääräistä tiivistysasemaa saman koneen jalanjäljen sisällä.
X-muotoisen alumiinilämmitysputken valmistusprosessi edustaa metallurgian, sähkötekniikan ja tarkkuusekstruusioteknologian kiehtovaa risteystä. Aloitamme erittäin puhtaista alumiiniaihioista, jotka on valittu erityisesti niiden lämmönjohtavuus- ja suulakepuristusominaisuuksien perusteella. Alumiiniseoksen koostumus on kriittinen - käytämme 6063- tai 6061-seoksia, jotka tarjoavat täydellisen tasapainon lämmönjohtavuuden, mekaanisen lujuuden ja ekstruusiokyvyn välillä.
Puristusprosessi on paikka, jossa taika tapahtuu. Räätälöidyt suulakepuristusmuottimme luovat tarkan X-profiilin neljällä yhtä suurella varrella, joiden on säilytettävä mittojen vakaus koko lämmityselementin pituuden ajan. Ekstruusiolämpötilaa ja -nopeutta valvotaan huolellisesti tasaisen raerakenteen ja pinnan viimeistelyn varmistamiseksi. Olen viettänyt tuntikausia tarkkaillen suulakepuristusprosessia, säätäen parametreja asteiden ja millimetrien murto-osilla, jotta saavutetaan täydellinen profiilin yhtenäisyys.
Suulakepuristuksen jälkeen alumiiniprofiilit läpikäyvät tarkan työstön vastuslangan kanavien luomiseksi. Käytämme CNC-jyrsintäkoneita, jotka leikkaavat langan urat ±0,05 mm:n toleransseilla, mikä on ratkaisevan tärkeää langan tasaisen sijoittelun ja lämmön jakautumisen varmistamiseksi. Uran geometria on optimoitu tarjoamaan maksimaalisen kosketuspinnan vastuslangan ja alumiinin välillä samalla kun sähköinen eristys säilyy.
Vastuslangan asennusprosessi vaatii erikoislaitteita ja ammattitaitoisia teknikkoja. Käytämme nikkeli-kromi- tai rauta-kromi-alumiinivastuslankoja, jotka on kierretty tarkasti tiettyihin vastusarvoihin. Lanka asetetaan huolellisesti uriin ja kiinnitetään väliaikaisesti ennen lopullista tiivistysprosessia.
Tiivistysvaiheessa lämmitysputki saavuttaa lopullisen rakenteellisen eheytensä. Käytämme hydrostaattista puristusta, joka käyttää tasaista painetta kaikista suunnista ja varmistaa täydellisen kosketuksen vastuslangan ja alumiinin välillä samalla kun eliminoi ilmaraot, jotka aiheuttaisivat kuumia kohtia. Painetasot ja kesto on huolellisesti kalibroitu tietyn alumiiniseoksen ja lankatyypin perusteella.
Viimeiset valmistusvaiheet sisältävät terminaalin kiinnityksen, eristystestauksen ja suojapinnoitteen levityksen. Käytämme korkean lämpötilan keraamisia pinnoitteita, jotka eristävät sähköä ja mahdollistavat tehokkaan lämmönsiirron. Jokaiselle valmiille lämmitysputkelle suoritetaan tiukat sähkötestit, mukaan lukien resistanssin tarkistus, dielektrisen lujuustestin ja eristysresistanssin mittaus.
Laadunvalvonta sisältää lämpökuvausanalyysin, jossa käytämme lämmitysputkea ja infrapunakameroita varmistaaksemme tasaisen lämpötilan jakautumisen kaikilla neljällä pinnalla. Suoritamme myös lämpökiertotestejä varmistaaksemme pitkän aikavälin luotettavuuden ja lämmönkestävyyden.
Tarkastellaan teknisiä tietoja, jotka määrittelevät X-muotoisen alumiinisen lämmitysputken suorituskyvyn. NBRAMin X-muotoisten putkien poikkileikkausmitat ovat tyypillisesti 15 mm × 15 mm - 40 mm × 40 mm ja vakiopituudet 200 mm - 2000 mm. Tehotiheydet vaihtelevat välillä 1,5 W/cm² – 6,0 W/cm² sovelluskohtaisista vaatimuksista riippuen. Käyttölämpötilat saavuttavat jopa 450°C alumiinipinnoilla, kun taas sisäinen vastuslanka kestää jopa 1200°C lämpötiloja. Jännitearvot kattavat teollisuuden standardijännitteet 120 V - 480 V AC, ja vastusarvot on räätälöity tietyn tehon saavuttamiseksi. Alumiiniseoksen lämmönjohtavuus on noin 200 W/m•K, mikä varmistaa tehokkaan lämmönsiirron vastuslangasta lämmitettävälle pinnalle. Vastusjohdon ja alumiinirungon välinen sähköeristys ylittää 100 MΩ 500 V DC:llä, dielektrisen lujuuden mukaan 1500 V AC yhden minuutin ajan.
